Строительно-монтажные работы в телекоммуникациях: этапы и стоимость
Монтаж телекоммуникационных систем - это комплекс работ от обследования объекта до сдачи сети в эксплуатацию с разрешительной документацией. Стоимость складывается из проектирования, прокладки кабеля, монтажа оборудования, пусконаладки и оформления актов. Точную цену назвать без технического задания нельзя - слишком много переменных: тип объекта, протяженность трасс, категория кабеля, доступность помещений. Но структуру затрат и логику формирования цены можно разобрать заранее, чтобы понимать, за что вы платите на каждом этапе.
Ниже - последовательное описание работ так, как их видит инженер, а не маркетолог: что делается, какие документы появляются на выходе и какие риски возникают, если этап пропущен или выполнен формально.
| Этап | Что происходит | Результат |
|---|---|---|
| Обследование объекта | Выезд на площадку, замеры трасс, оценка инфраструктуры | Отчет с фото и схемами |
| Проектирование | Разработка схем прокладки, спецификации оборудования | Рабочая документация, проект |
| Прокладка кабеля связи | Монтаж магистральных и распределительных линий (медь/оптика) | Проложенная кабельная сеть |
| Монтаж СКС и оборудования | Установка шкафов, розеток, коммутаторов, настройка узлов | Смонтированная инфраструктура |
| Пусконаладка | Тестирование линий, настройка, проверка под нагрузкой | Протоколы испытаний |
| Сдача в эксплуатацию | Приемо-сдаточные испытания, оформление документов | Разрешительная документация, акты |
Этапы строительно-монтажных работ на объектах связи
Любой проект монтажа сети связи, независимо от масштаба - офис на 50 рабочих мест, узел оператора или производственный объект - проходит одинаковую последовательность этапов. Разница только в глубине проработки каждого.
- Обследование объекта. Специалисты выезжают на площадку, фиксируют существующую инфраструктуру, замеряют трассы, оценивают доступность мест ввода кабеля, состояние кабельных каналов и электропитания. По итогам готовится отчет с фото и схемами - он ложится в основу проекта.

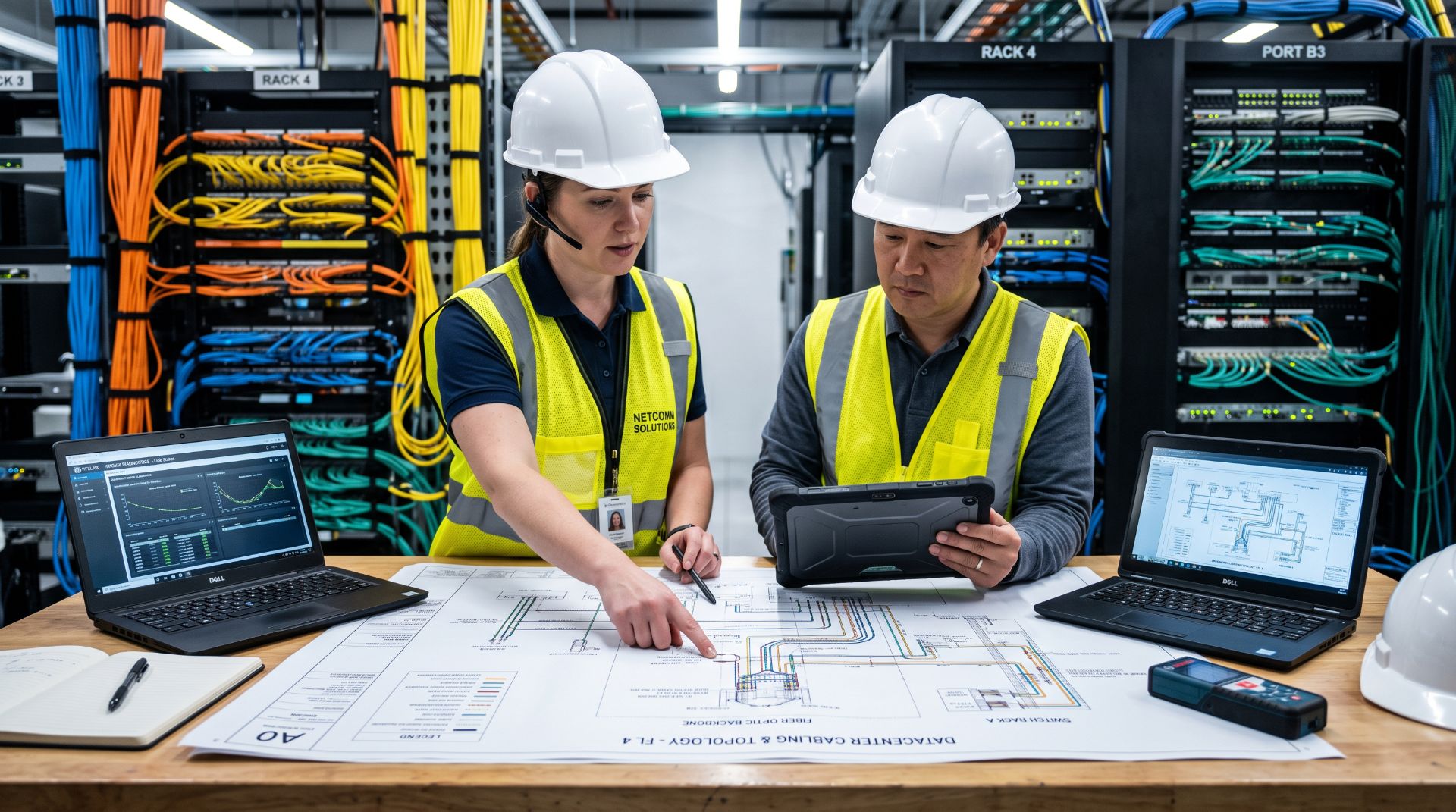

- Проектирование. Разрабатывается рабочая документация: схемы прокладки трасс, спецификация оборудования и материалов, расчет нагрузок. Для сооружений связи проект проходит согласование в соответствии с требованиями отрасли, а для ряда объектов - экспертизу.

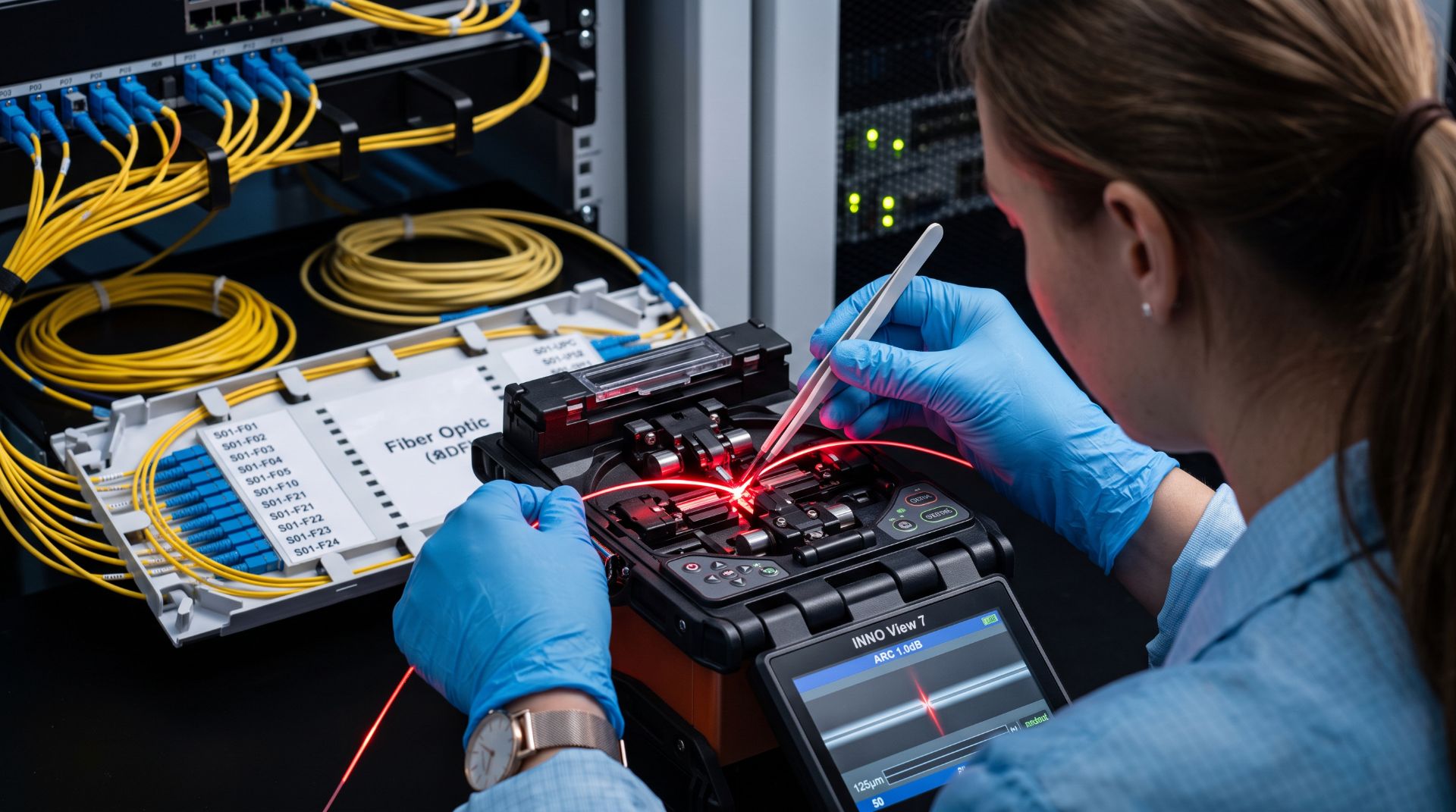

- Прокладка кабеля связи. Монтаж магистральных и распределительных линий - медных или оптических (ВОЛС). Кабель прокладывают в грунте, кабельной канализации, по опорам или внутри здания, в зависимости от проекта. На этом этапе выполняется сварка оптических волокон и монтаж муфт.
- Монтаж структурированной кабельной сети (СКС). Установка коммутационных шкафов, патч-панелей, розеток рабочих мест, разводка кабеля по этажам и помещениям с маркировкой каждой линии в соответствии с проектной документацией.
- Монтаж активного оборудования. Установка коммутаторов, маршрутизаторов, серверов, систем синхронизации времени - если это предусмотрено проектом. Для объектов, где критична точность временных меток, дополнительно устанавливается источник точного времени, обеспечивающий корректную работу серверов и сетевых устройств.
- Пусконаладочные работы. Настройка и проверка работоспособности всей системы под нагрузкой - отдельный этап, о котором подробнее ниже.
- Сдача в эксплуатацию. Приемо-сдаточные испытания, оформление актов и разрешительной документации, передача объекта заказчику.
Пропуск любого из этих шагов - например, экономия на проектировании или отказ от формальных испытаний - обычно всплывает позже, при попытке получить разрешение на эксплуатацию или при первом серьезном сбое в сети.
От чего зависит стоимость монтажа телекоммуникационных систем?
Стоимость монтажа сети передачи данных формируется индивидуально для каждого объекта, но факторы, влияющие на цену, одинаковы для большинства проектов.
| Фактор | Как влияет на стоимость |
|---|---|
| Тип объекта | Офис, узел связи, промышленная площадка требуют разного объема согласований и защиты оборудования |
| Протяженность трасс | Чем больше метраж кабеля - магистрального и распределительного - тем выше затраты на материалы и работу |
| Тип кабеля | Оптический кабель (ВОЛС) дороже в монтаже, чем медный, из-за сварки волокон и измерительного оборудования |
| Сложность доступа | Работы на высоте, в труднодоступных местах, на действующем производстве увеличивают трудозатраты |
| Количество портов и узлов | Число рабочих мест, коммутационных шкафов, точек подключения напрямую влияет на объем СКС |
| Необходимость проектирования | Разработка и согласование проектной документации - отдельная статья затрат, обязательная для сооружений связи |
| Разрешительная документация | Получение разрешения на эксплуатацию требует времени специалистов и оформления пакета документов |
| Сроки выполнения | Ускоренные сроки могут увеличивать стоимость за счет привлечения дополнительных бригад |
Именно поэтому запрос «сколько стоит монтаж СКС для офиса на 50 рабочих мест» без исходных данных - протяженности трасс, планировки, требований к оборудованию - можно оценить только приблизительно. Точный расчет делается после обследования и составления технического задания.
Пусконаладочные работы: зачем это отдельный этап
Пусконаладочные работы (ПНР) - это не продолжение монтажа, а самостоятельная проверка системы под реальной нагрузкой. Монтажник прокладывает кабель и устанавливает оборудование, но именно на пусконаладке проверяется, работает ли система так, как заложено в проекте.
В рамках ПНР выполняется тестирование кабельных линий (измерение затухания, отражения, для оптики - рефлектометрия), настройка сетевого оборудования, проверка резервных каналов и систем синхронизации, нагрузочное тестирование. По результатам оформляются протоколы испытаний - без них невозможно подготовить документы для сдачи объекта в эксплуатацию. Отдельное внимание уделяется настройке сетевой синхронизации, от которой зависит стабильность работы распределенных систем и корректность временных меток.
Показательный пример из практики «КОМСЕТ-сервис» - работа на объекте энергетической компании, где узел связи обеспечивал синхронизацию систем учета. На этапе обследования выяснилось, что существующая кабельная трасса частично проходит по участку с высоким уровнем электромагнитных помех, что не было отражено в исходной документации заказчика. Проект скорректировали еще до начала прокладки кабеля, заменив трассировку и тип экранирования. Поскольку все этапы - от проектирования до пусконаладки - выполняла одна команда без субподрядчиков, корректировка не потребовала повторных согласований между разными исполнителями, и объект был сдан с приемо-сдаточными испытаниями в срок, предусмотренный договором.
Как выбрать подрядчика для монтажа сети связи
При выборе подрядчика для строительно-монтажных работ на сооружениях связи стоит проверить три вещи, которые напрямую влияют на риски заказчика.
- Допуски СРО. Работы на сооружениях связи требуют членства в саморегулируемой организации в области строительства или проектирования. Без этого подрядчик не имеет права выполнять СМР на объектах связи, а подписанные им акты не будут иметь юридической силы при вводе в эксплуатацию.
- Полный цикл работ. Если проектирование, монтаж и пусконаладку выполняют разные организации, ответственность размывается: при возникновении несоответствий каждый подрядчик может ссылаться на ошибку другого. Работа с одним исполнителем «под ключ» снимает этот риск и обычно сокращает сроки согласований.
- Опыт на объектах вашей отрасли. Требования к монтажу сети связи на нефтегазовом объекте, в энергетике или в банке существенно отличаются - от норм пожарной безопасности до требований к резервированию каналов. Стоит уточнить, есть ли у подрядчика реализованные проекты в вашей сфере.
«КОМСЕТ-сервис» работает на рынке телекоммуникаций с 2003 года, входит в СРО «СтройСвязьТелеком» и «ПроектСвязьТелеком», имеет допуски к проектным и строительно-монтажным работам на сооружениях связи. Компания выполняет весь цикл - от обследования и проектирования до пусконаладки, приемо-сдаточных испытаний и оформления разрешительной документации на ввод в эксплуатацию - без привлечения субподрядчиков, с опытом на объектах телекоммуникаций, энергетики, нефтегазовой отрасли и финансового сектора. При необходимости специалисты выполняют разработку программ для управления сетевым оборудованием и интеграции телекоммуникационных систем с инфраструктурой заказчика.
