Универсальное компактное устройство синхронизации – NTP-сервер «УКУС-ПИ 02ДМ»
Описание УКУС-ПИ 02ДМ
Универсальное компактное устройство синхронизации «УКУС-ПИ» является аппаратурой единого точного времени, обеспечивающей:
- формирование сигналов точного времени для временной синхронизации различного оборудования и систем;
- выполнение функций сервера 1-го уровня (Stratum 1) протокола сетевого времени NTP (Network Time Protocol) в сетях IP.
Электропитание устройства осуществляется от нерезервированного источника AC 220В / DC 60В / DC 24В / DC 12В. Энергопотребление не превышает 5 Вт.
Обслуживание устройства максимально упрощено. Первоначальное программирование и настройки устройства могут быть сделаны с использованием программного обеспечения «Система технического обслуживания», подключаемого к УКУС-ПИ 02ДМ через имеющиеся порты Ethernet, или через порт USB.
Во время эксплуатации текущее состояние устройства полностью контролируется с помощью 4-х многоцветных светодиодных индикатора. Более детальную информацию можно получать с использованием программного обеспечения «Система технического обслуживания».
Конструкция NTP-сервера

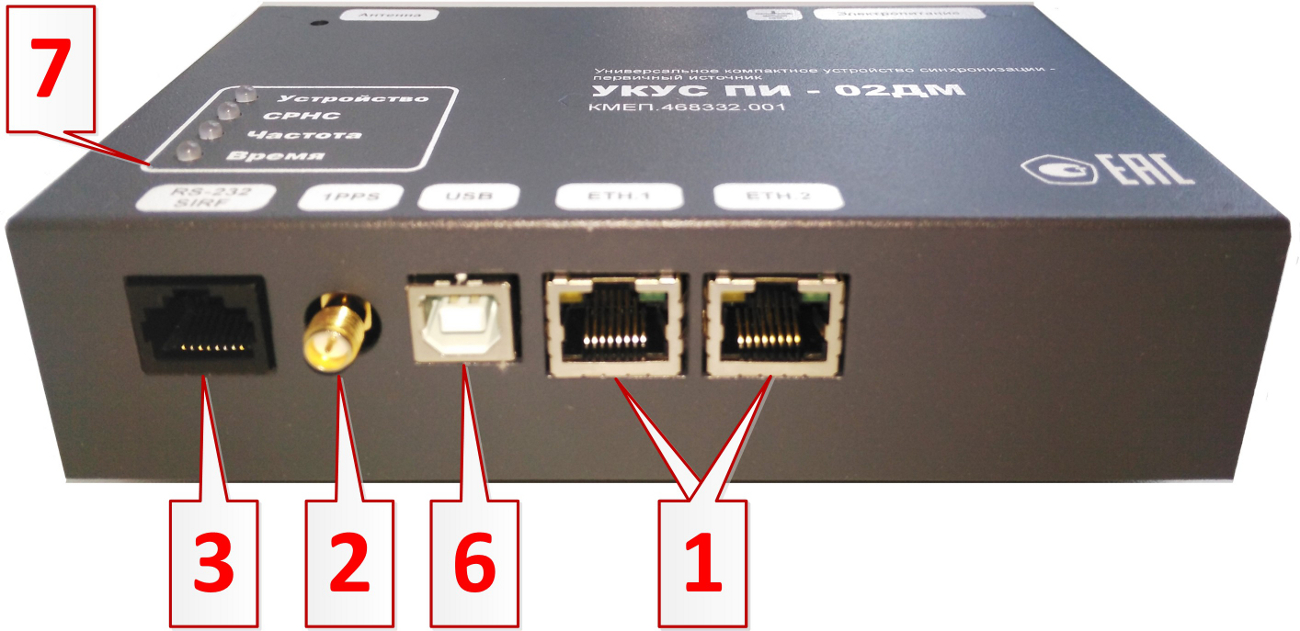

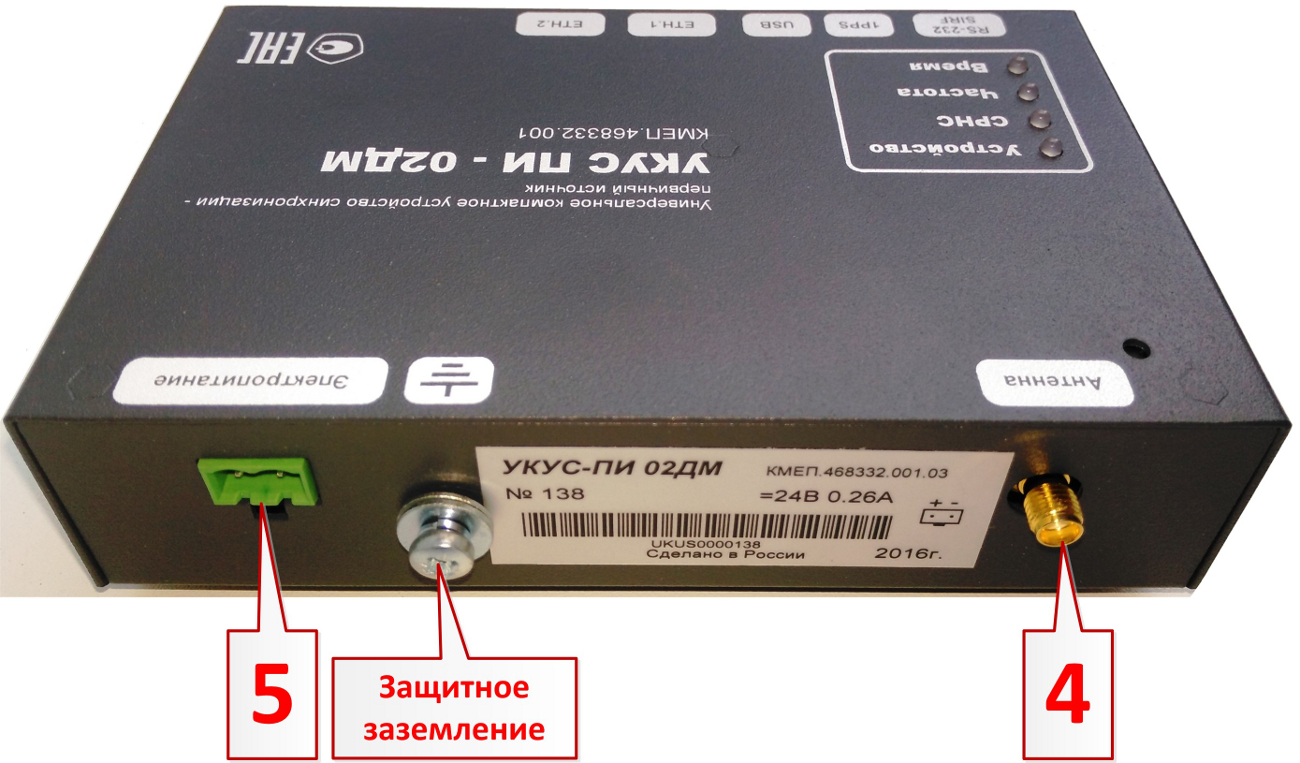

Конструктивно NTP-сервер выполнен в металлическом корпусе размерами (ВхШхГ) 90х145х35 мм, с элементами для установки на DIN рейку или крепление на стену. Возможна установка устройства на столе. Внешний вид устройства изображен на рисунке.
На устройстве расположены:
- Два порта Ethernet 10/100 Base-T.
- Выход сигнала 1PPS.
- Порт RS-232/RS-485 (SRIF, NMEA, BINR).
- Разъём антенны модуля ГЛОНАСС/GPS.
- Разъём питания.
- Разъем USB для управления устройством.
- Светодиодные индикаторы для отображения текущего состояния устройства.
Технические характеристики NTP-сервера
| Наименование параметра | Значение |
| Опорный генератор | |
| Тип генератора | малогабаритный прецизионный кварцевый генератор |
| Температурная нестабильность | ±5х10-9 |
| Долговременная нестабильность, в год | ±3х10-8 |
| Параметры приёмника радиосигналов спутниковых радионавигационных систем | |
| Количество каналов слежения | 32 |
| Чувствительность приёмника: - в режиме сопровождения - в режиме «холодный» старт |
-190 дБВт -173 дБВт |
| Используемая частота приёма спутниковых сигналов GPS/GALILEO/COMPASS/SBAS | L1 1575,42 MHz |
| Используемая частота приёма спутниковых сигналов ГЛОНАСС | L1 1597,5…1609,5 MHz |
| Порты Ethernet NTP | |
| Сетевой интерфейс | 10/100 Base-T Ethernet |
| Поддерживаемые протоколы | |
| - транспортный уровень | TCP, UDP |
| - протокол IP | IP v4 |
| - протокол NTP (Network Time Protocol) | NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905), SNTP v3 (RFC 1769), SNTP v4 (RFC 2030) |
| - Time Protocol | RFC 868 |
| - Daytime Protocol | RFC 867 |
| Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet, мкс | ± 100 |
| Порт RS-232/RS-485 |
|
| Поддерживаемые протоколы | SIRF, NMEA, BINR |
| Порт 1PPS | |
| Уровень выходного сигнала | 5 В (TTL-совместимый) |
| Длительность импульса | 5 мкс (IEEE Std 1344 - 1995) |
| Полярность импульса | положительная |
| Сопротивление линии | 50 Ом |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мкс | ± 1 |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) к шкале времени UTC(SU) в автономном режиме работы в течение 24 часов, мс | ± 100 |
| Электропитание | |
| Источник постоянного тока 12 В | 9,0 … 18,0 В |
| Источник постоянного тока 24 В | 18,0 … 36,0 В |
| Источник постоянного тока 48 В | 36,0 … 72,0 В |
| Источник переменного тока 220 В | 90,0 … 264,0 В |
| Прочие характеристики | |
| Габаритные размеры, ВхШхГ | 90х145х35 мм |
| Метод монтажа | установка на DIN рейку или крепление на стену |
| Масса | не более 500 г |
| Диапазон рабочих температур | от –25ºC до +70ºC |
| Режим работы | круглосуточный |
Условия эксплуатации
Устройство предназначено для установки и эксплуатации в помещениях со следующими условиями окружающей среды:
- температура окружающего воздуха аппаратного блока от ‑25°С до +70°С;
- температура окружающего воздуха антенного блока от ‑40°С до +85°С;
- относительная влажность воздуха до 90% при температуре +30°С;
- атмосферное давление не ниже 60 кПа (450 мм рт.ст.).
Уличное исполнение

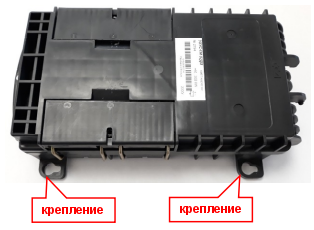

Для уличного использования NTP-сервер выполняется в пластиковом корпусе IP65 размерами (ВхШхГ) 275х135х70 мм, с элементами для крепление на стену или трубостойку.
Внешний вид устройства изображён на рисунке.

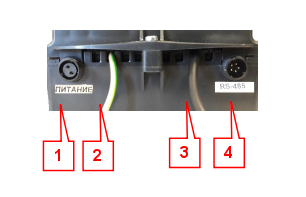

На устройстве расположены:
- RS-232/RS-485 (SRIF, NMEA, BINR);
- выходы для кабеля защитного заземления и Ethernet кабеля;
- антенный кабель;
- питание устройства.
Технические характеристики при этом остаются неизменными.
