Сервер точного времени «ССВ-1Г»

Внешний вид сервера точного времени ССВ-1ГСервер точного времени ССВ-1Г является многофункциональным устройством с возможностью многократного резервирования входов/выходов и гибкой конфигурацией. Устройство предназначено для синхронизации частотно-временных показателей.

Сервер точного времени может работать с применением различных сигналов и протоколов, включая распространенный NTP протокол и только набирающий популярность PTP протокол. Принимая сигналы со спутников глобальных систем позиционирования GPS и ГЛОНАСС или входных модулей, сервер подстраивает внутренний опорный генератор и с высокой точностью генерирует сигналы частоты и точного времени, синхронизируя параметры на удалённых объектах.

Описание ССВ-1Г

Сервер частоты и точного времени «ССВ-1Г» представляет собой автономное устройство высотой 1U или 1.5U, устанавливаемое в 19” телекоммуникационную стойку, предназначенное для генерации сигналов частоты и точного времени.

В отличие от многих других продуктов, представленных на рынке, сервер времени ССВ-1Г выполнен не на базе промышленных серверов общего назначения, а использует собственную аппаратную платформу, что позволило значительно снизить его стоимость, повысить надёжность, а также исключить зависимость от производителя операционной системы и серверной платформы.

Синхронизация сервера точного времени осуществляется от сигналов спутниковых радионавигационных систем (СРНС) как GPS, так и российской ГЛОНАСС, что повышает точность определения времени и снижает риски зависимости оператора от зарубежных навигационных систем.

В качестве резервных источников синхронизации задающего генератора могут использоваться сигналы 1PPS, Е1/2,048 МГц, 5 (10) МГц, а также РТР.

В качестве резервных источников синхронизации шкалы времени могут использоваться протоколы PTP, TOD, Sirf, TimeString (по интерфейсам RS-232 или RS-485).

Устройство ССВ-1Г

Питание ССВ-1Г осуществляется по двум вводам от независимых источников AC 220 В 50Гц / DC/AC 220 В / DC 36...72 В / DC 18...36 В. Энергопотребление зависит от комплектации и не превышает 60 Вт.

Обслуживание устройства максимально упрощено. Эксплуатационный персонал может получать информацию и управлять устройством посредством программного обеспечения «Система технического обслуживания», Web интерфейса (опционально), либо с помощью встроенных в устройство средств управления – графического индикатора и клавиатуры.

Технические характеристики ССВ-1Г

Характеристика Значение
Общие
Тип внутреннего генератора Пьезоэлектрический термостатированный ультрапрецизионный
Входы внешней синхронизации синхросигнала ГЛОНАСС, GPS, Galileo, 1 PPS, Е1/2,048 МГц, 5 МГц, 10 МГц, PTP
Входы внешней синхронизации шкалы времени ГЛОНАСС, GPS, Galileo, PTP, ToD, SIRF, TimeString
Выходы синхронизации PTP, NTP, SNTP, ESMC, 1 PPS, Е1/2,048 МГц, SIRF, IRIG-B, 5 МГц, 10 МГц, токовая петля, ToD, SIRF, TimeString, NMEA, Text
Управление
Автономное встроенная клавиатура и дисплей
Локальное порт USB и ПО «Техническое обслуживание»
Сетевое Ethernet и ПО «Техническое обслуживание», SNMP v2C, SNMP v3 (опционально)
Сетевой интерфейс 10/100/1000 Base-T
1000 Base-X
Поддерживаемые протоколы
транспортный уровень TCP, UDP
протокол IP IP v4
IP v6 (опционально)
автоматическая конфигурация сети и управление качеством DHCP (RFC 2131)
NetBios Name Servise (NBNS)
VLAN
QoS
PRP
протокол NTP (Network Time Protocol) NTP v2 (RFC 1119),
NTP v3 (RFC 1305),
NTP v4 (RFC 5905),
SNTP v3 (RFC 1769),
SNTP v4 (RFC 2030)
протокол PTP (Precision Time Protocol) PTP v2 (IEEE Std 1588-2008)
Профили:
   G.8265.1
   G.8275.1
   G.8275.2
   IEC/IEEE 61850-9-3-2016
   IEEEC 37.238-2017
   Custom
Cluster GM PTP
Ethernet Synchronization Messaging SyncE (G.8261)
протокол SNMP SNMPv2c (RFC 1158), SNMPv3 (опционально)
протокол RS-232, RS-422/485 SIRF
TOD
TimeString
NMEA
Text
Интерфейс «Токовая петля» «Токовая петля»
«Сухой контакт»
Интерфейс IRIG IRIG standard 200-04
Интерфейс 1PPS (1Гц)
уровень выходного сигнала 5 В (TTL-совместимый)
длительность импульса 5 мкс (IEEE Std 1344 - 1995)
полярность импульса положительная/отрицательная
сопротивление линии 50 Ом
Синхросигналы 5 МГц и 10 МГц
форма сигнала номинально-прямоугольная
уровень выходного сигнала на нагрузке 50 Ом 1,4 В
Синхросигнал 2,048 МГц (G.703/10)
форма сигнала номинально-прямоугольная
уровень выходного сигнала на нагрузке 75 Ом (коаксиальная пара) 1,2 В
уровень выходного сигнала на нагрузке 120 Ом (симметричная пара) 1,7 В
Синхросигнал 2,048 Мбит/с (G.703/6)
форма сигнала биполярный
уровень выходного сигнала на нагрузке 75 Ом (коаксиальная пара) 2,4 В
уровень выходного сигнала на нагрузке 120 Ом (симметричная пара) 2,9 В
Метрологические характеристики
пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±5,0×10-11
пределы допускаемого среднего квадратического относительного отклонения случайной составляющей погрешности измерений частоты выходного сигнала на интервале времени измерения 100 с ±5,0×10-11
пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1Гц к шкале времени UTC в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±100 нс
пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1Гц к шкале времени UTC в режиме автономного функционирования за сутки ±10 мкс
пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet ±10 мкс
Соответствие G.811 +
Соответствие ETS300.462-6 +
Соответствие указу №161 от 07.12.06 +
Соответствие приказу №113 от 21.03.16 +
Количество модулей расширения до 8-ми штук (1,5 U)
до 3-х штук (1 U)
Производительность
быстродействие NTP сервера на каждый порт 10/100 Base-T Ethernet, запросов в секунду, не менее 123 000
Электропитание
количество вводов питания
(в зависимости от типа исполнения)
2
напряжение источника питания
(в зависимости от типа исполнения)
═ 24 В (от 18 до 36) В
═ 48 В (от 36 до 72) В
~ 220 В (от 198 до 242) 50 Гц
═ 220 В (от 100 до 240) В
Потребляемая мощность от 20 до 50 Вт в «рабочем» режиме, не более 60 Вт в режиме «прогрев» (в зависимости от комплектации устройства)
Габаритные размеры
В исполнении 1,5U 480×263×65 мм
В исполнении 1U 480×263×45 мм
Масса не более 6 кг
Режим работы круглосуточный
Средний срок службы не менее 20 лет



Преимущества источника времени ССВ-1Г

Оптимальное соотношение цена – качество

Источник ССВ-1Г имеет одно из наилучших соотношений цена – качество в своём классе оборудования. Это достигается двумя технологическими решениями.

Во-первых, ССВ-1Г построен на базе аппаратной платформы собственного производства. Кроме этого, в устройстве ССВ-1Г отсутствует лицензионное ПО сторонних производителей.

Во-вторых, вместо рубидиевых генераторов, имеющих непродолжительный срок службы, в стандартной конфигурации используются кварцевые резонаторы с двойным термостатированием, при помощи которого обеспечивается постоянный уровень температуры, необходимой для обеспечения стабильного рабочего режима. Такое решение аналогично по точности рубидиевым генераторам, но стоит существенно дешевле при большей надёжности.

Информационная безопасность

Все модули расширения ССВ-1Г, в том числе модуль «NTP-сервер», имеют аппаратную реализацию, построенную на базе жёсткого автомата.

Такое решение обеспечивает высочайшее быстродействие и как следствие:

  1. Высокую точность передачи меток времени в связи с отсутствием внутренних задержек, влияющих на асимметрию канала приёма-передачи пакетов NTP.
  2. Невозможность нарушения функционирования сервера времени вследствие DDOS-атак. Быстродействие локального NTP-сервера выше скорости Ethernet-канала.
  3. Невозможность нарушения функционирования сервера вследствие несанкционированного доступа к ресурсам через порт Ethernet. NTP-сервер точного времени обеспечивает только функциональность и не реагирует на любые другие IP-пакеты.

Модульная конструкция

Базовое шасси источника ССВ-1Г представляет собой 19-дюймовый корпус с установленными модулями управления, приёмника сигналов СРНС, термостабилизированного кварцевого генератора с системой фазовой автоподстройки частоты, а также кросс-платой для установки функциональных модулей расширения.

Модульная конструкция позволяет на базе одного устройства создавать до 16-ти NTP-серверов в физически разделённых сетях, обеспечивать работу до 8000 клиентов PTP или организовывать многофункциональные системы.

Модули расширения устанавливаются в соответствии с необходимой конфигурацией входных/выходных сигналов на основании спецификации, определяемой при заказе.

При изменении конфигурации нет необходимости покупать новое устройство, достаточно установить дополнительно необходимое количество модулей расширения.

Всего возможна установка до 8 модулей расширения для устройства высотой 1,5U и до 3 модулей расширения для устройства высотой 1U.



Внутренний вид сервера точного времени ССВ-1Ги внутри

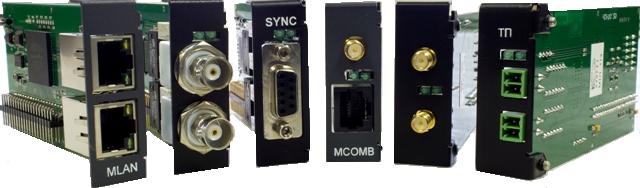

Модули источника частоты и времени ССВ-1Г



Все вариации модулей сервера времени ССВ-1Г



Модуль «MLAN»

Модуль предназначен для приёма запросов от клиентов и формирования пакета с точным текущим временем согласно протоколам:

  • Network Time Protocol (RFC 1119, RFC 1305, RFC 5905);
  • Simple Network Time Protocol (RFC 1769, RFC 2030);
  • Time Protocol (RFC 868);
  • Daytime Protocol (RFC 867).

При использовании Network Time Protocol (NTP) имеется возможность производить рассылку пакетов на указанный IP-адрес (в т. ч. и широковещательную Broadcast), с указанной периодичностью.

Модуль имеет два независимых канала с идентичной функциональностью и одинаковым набором конфигурационных параметров. Конфигурация каналам задаётся индивидуально. Нагрузочная способность каждого из каналов составляет около 123 000 пакетов в секунду.

Модуль «MLANP»

Модуль предназначен для приёма запросов от клиентов и формирования пакета с точным текущим временем согласно протоколам:

  • Precision Time Protocol V2 (IEEE Std 1588-2008);
  • Network Time Protocol (RFC 1119, RFC 1305, RFC 5905);
  • Simple Network Time Protocol (RFC 1769, RFC 2030).

Доступные профили:

профиль G.8275.1;
профиль G.8275.2;
IEC/IEEE 61850-9-3-2016;
IEEEC 37.238-2017;
Custom.

Режим работы Precision Time Protocol (PTP) определяется комбинацией следующих параметров в любом сочетании:

Transmit protocol Ethernet, UDP
Addressing mode Unicast, Multicast, Mixed
Поддержка «one-step» и «two-step»
Количество PTP сообщений на клиента от 1/16 до 128 pps
Поддерживаемые интерфейсы Ethernet 10/100



Модуль выпускается в трёх модификациях PTP в зависимости от выбранных опций:

Вариант 1 (MLANP, без опций): два независимых канала с идентичной функциональностью и одинаковым набором конфигурационных параметров (два PTP/NTP сервера). Конфигурация каналов задаётся индивидуально. Каждый канал рассчитан на подключение 1 клиента PTP.

Вариант 2 (MLANP, опция PTP+):  «Канал 1» является PTP/NTP сервером и  обеспечивает подключение до 1000 клиентов PTP. Базовая конфигурация поставки составляет 10 клиентов PTP. По заказу поставляются конфигурации на 50, 150, 300, 600 и 1000 клиентов PTP. «Канал 2» является NTP сервером без поддержки PTP. Нагрузочная способность каналов NTP составляет не менее 123 000 запросов в секунду. Данная опция включает в себя функцию Server Cluster GM PTP.

Вариант 3 (MLANP, опция PRP): «Канал 1» и «Канал 2» являются одним PTP/NTP сервером с поддержкой PRP (Parallel Redundancy Protocol). Базовая конфигурация поставки составляет 10 клиентов PTP. По заказу поставляются конфигурации на 50, 150, 300, 600 и 1000 клиентов PTP. Данная опция включает в себя функцию Server Cluster GM PTP.

Модуль «MGLAN»

Модуль предназначен для приёма запросов от клиентов и формирования пакета с точным текущим временем согласно протоколам:

Precision Time Protocol V2 (IEEE Std 1588-2008);
Network Time Protocol (RFC 1119, RFC 1305, RFC 5905);
Simple Network Time Protocol (RFC 1769, RFC 2030).

Доступные профили:

профиль G.8275.1;
профиль G.8275.2;
IEC/IEEE 61850-9-3-2016;
IEEEC 37.238-2017;
Custom.

Режим работы модуля MGLAN в режиме PTP определяется комбинацией следующих параметров в любом сочетании:

Transmit protocol Ethernet, UDP
Addressing mode Unicast, Multicast, Mixed
Поддержка «one-step» и «two-step»
Количество PTP сообщений на клиента от 1/16 до 128 pps
Поддерживаемые интерфейсы Ethernet 10/100/1000
SFP
Synchronous Ethernet



Модуль «MPPS»

Модуль предназначен для приёма сигнала PPS (1Гц) и формирования сигнала, форма которого задаётся в конфигурации, имеет два идентичных канала, каждый из которых может работать в режиме приёма или передачи.

Модуль «MSYNC 120», «MSYNC 75»

Модуль предназначен для приёма и формирования сигналов 2.048 МГц (G.703/10) или 2.048 Мбит/с (G.703/6) и имеет два идентичных канала, каждый из которых может функционировать в режиме приёма или передачи сигнала.

Модуль «MCOMB»

Модуль MCOMB предназначен для приёма/передачи точного текущего времени в указанном формате по интерфейсу RS-232, а также приёма и формирования импульса метки времени 1 PPS.

Поддерживаемые протоколы интерфейса RS-232: TOD; Sirf, TimeString, NMEA.

Модуль «M10M»

Модуль предназначен для приёма и формирования сигналов 5 МГц или 10 МГц и имеет два идентичных канала, каждый из которых может функционировать в режиме приёма или передачи сигнала.

Модуль «МТП»

Модуль предназначен для формирования импульса метки времени по интерфейсу «Токовая петля» или «Сухой контакт» и имеет два независимых, гальванически изолированных канала.

Модуль «MIRIG»

Модуль MIRIG предназначен для формирования сигнала согласно спецификации протокола IRIG STANDARD 200-04.

Модуль «М422»

Модуль «M422» предназначен для приёма/передачи точного текущего времени в указанном формате по интерфейсу RS-422/485, а также приёма и формирования импульса метки времени по интерфейсу RS-422/485.

Поддерживаемые протоколы интерфейса RS-422/485: TOD, Sirf, TimeString, NMEA.

Централизованное управление

Контроль и управление работой устройств синхронизации, установленных на сети оператора, может обеспечиваться специализированным сетевым программным обеспечением «Техническое обслуживание», разработанным ООО «КОМСЕТ-сервис».

Управление устранением неисправностей

Сбор с подключенных устройств сообщений об авариях, неисправностях и событиях, требующих внимания.

Получение списка аварий.

Фильтрация аварий с присвоением им степени серьёзности.

Отображение аварий и неисправностей, а также их характеристик.

Контроль доступности устройства по управлению (наличия канала связи между устройством и системой управления).

Формирование отчётов по авариям и событиям.

Управление безопасностью

Защита доступа к системе с помощью имени пользователя и пароля.

Авторизация пользователя в системе управления.

Четыре уровня прав пользователей от администратора (с полными правами) до пользователя только с правами чтения.

Контроль действий операторов по обработке неисправностей.

Управление конфигурацией

Добавление нового устройства.

Для каждого поддерживаемого устройства возможно удалённое отображение информации о нём, а именно: по используемым входам/выходам, конфигурации, режимам работы, параметрам, определяющих работу устройства.

Автоматическое распознавание серийных номеров устройств (функция инвентаризации).

Управление рабочими характеристиками

Отображение текущих характеристик устройств в режиме реального времени.

Выходные данные и пользовательский интерфейс

Данные о состоянии сетевых элементов отображаются в табличном виде с возможностью вывода их на печать.

Система имеет удобный пользовательский интерфейс, позволяющий легко просмотреть:

  • список устройств, их текущее состояние и информационные элементы состояния;
  • список пользователей, предоставленные пользователям права доступа;
  • текущее состояние всех модулей устройства;
  • состояние приёмника спутниковых сигналов, состояние видимой в точке установки антенны спутниковой группировки;
  • и многое другое.

Программное обеспечение «Техническое обслуживание» имеет развитые средства визуализации и анализа сигналов неисправностей с возможностью звукового оповещения различного тона, легко настраиваемого пользователем системы.

Сервер времени «ССВ-1Г» – это собственная разработка компании КОМСЕТ-сервис. Он имеет независимую аппаратную платформу, высокую точность передачи временных показателей, удобный интерфейс и два источника питания: основной и резервный. Купить сервер синхронизации времени в Москве можно у нас в стандартной или расширенной модификации. Также есть возможность поставки устройства по всей России. Получить цены на оборудование можно, подав запрос на коммерческое предложение компании.

Где используются PTP и NTP сервера времени

Сфера применения оборудования довольно широка. PTP или NTP сервер времени используется на всех объектах, где крайне важно регулировать временные параметры:

  • Отрасль связи: операторы связи и телекоммуникаций, интернет-провайдеры.
  • Транспортная отрасль: аэропорты, ЖД и автовокзалы.
  • Энергетика: АЭС, гидроэлектростанции, цифровые подстанции, узлы распределения и системы управления.
  • Добывающая промышленность: нефтегазовые компании, горнодобывающие компании.
  • Космическая отрасль.
  • Промышленность: на производствах, где требуется точное выполнение технологических процессов.
  • В системах коммерческого автоматизированного учета.
  • И т.д.

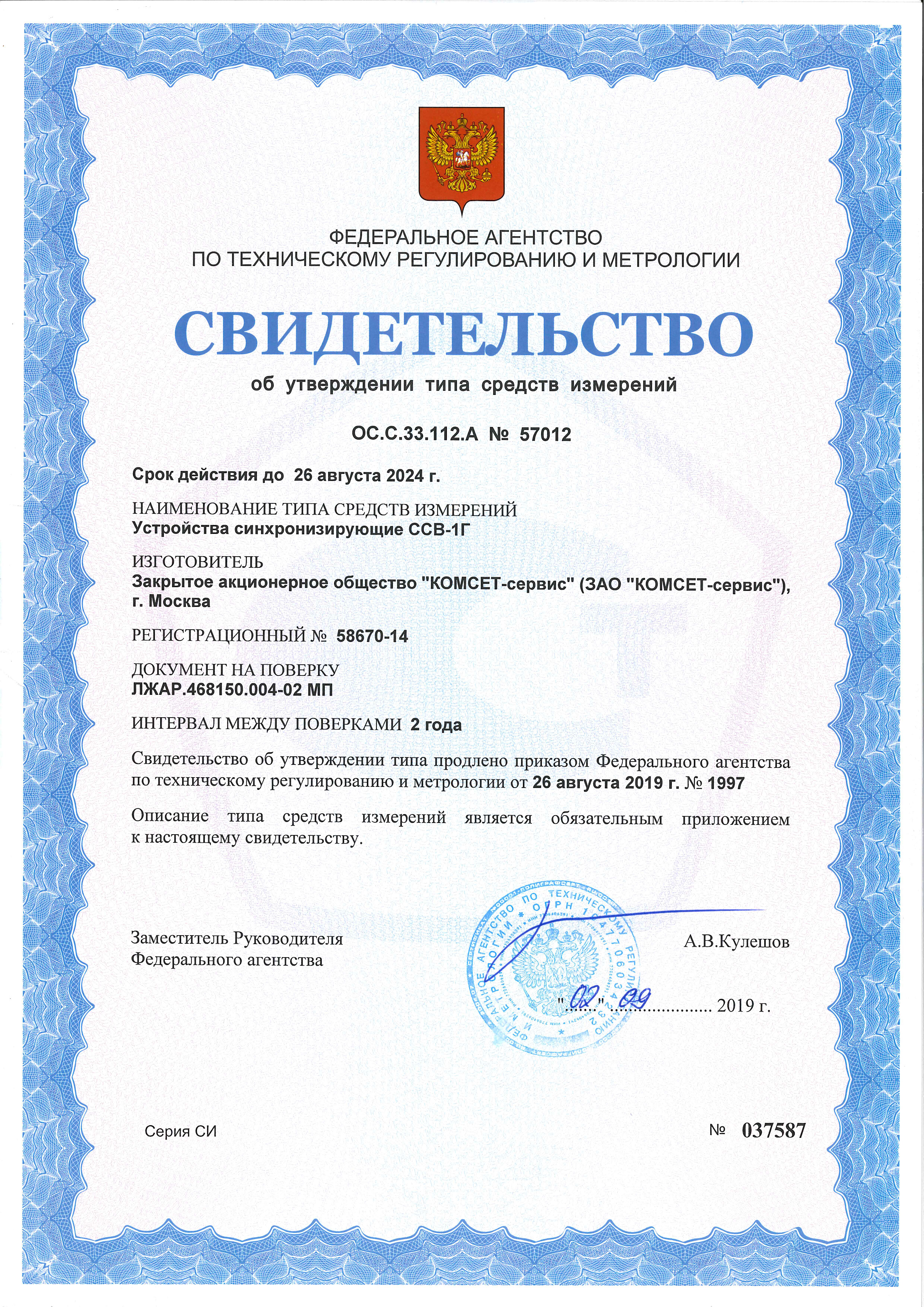

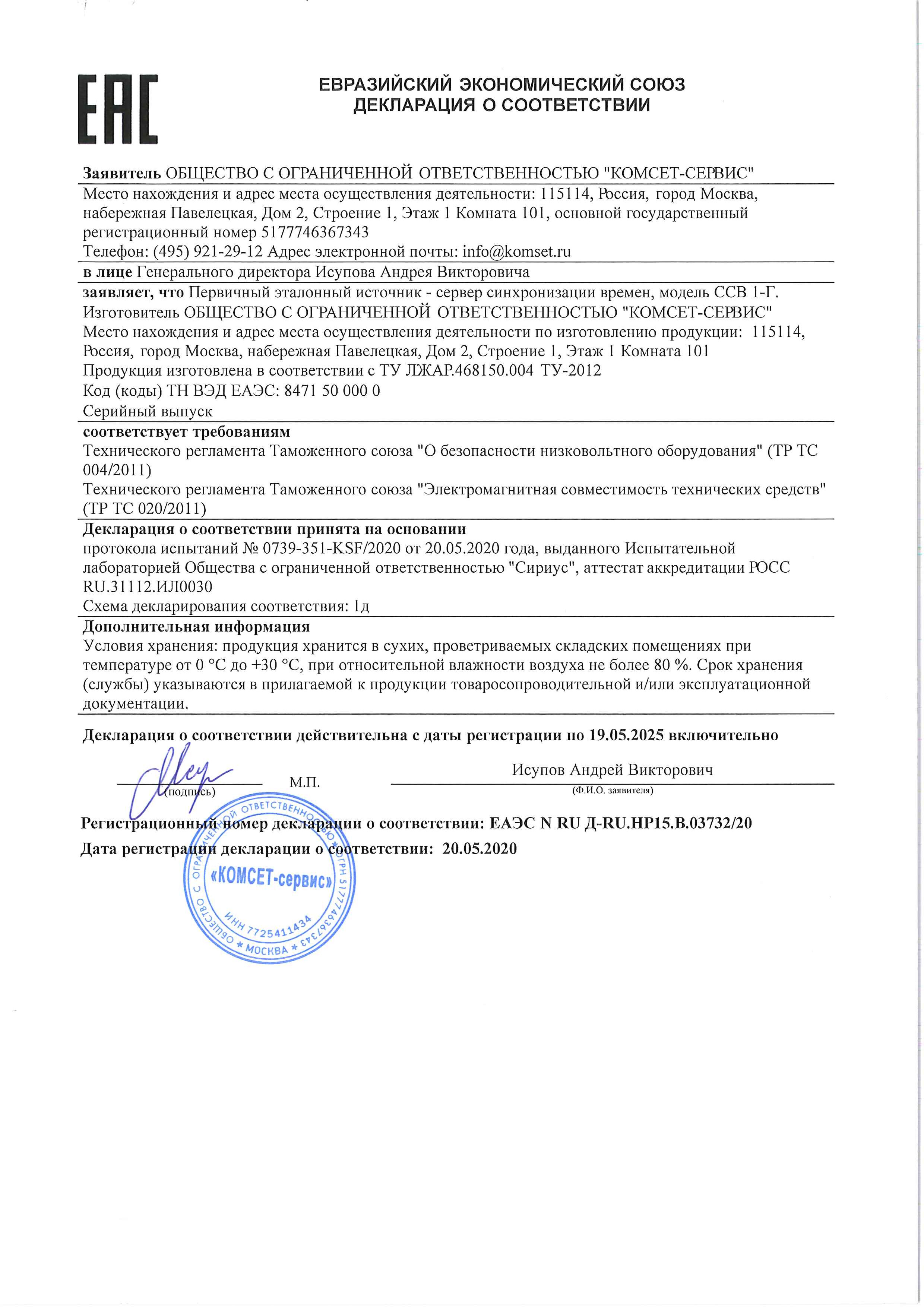

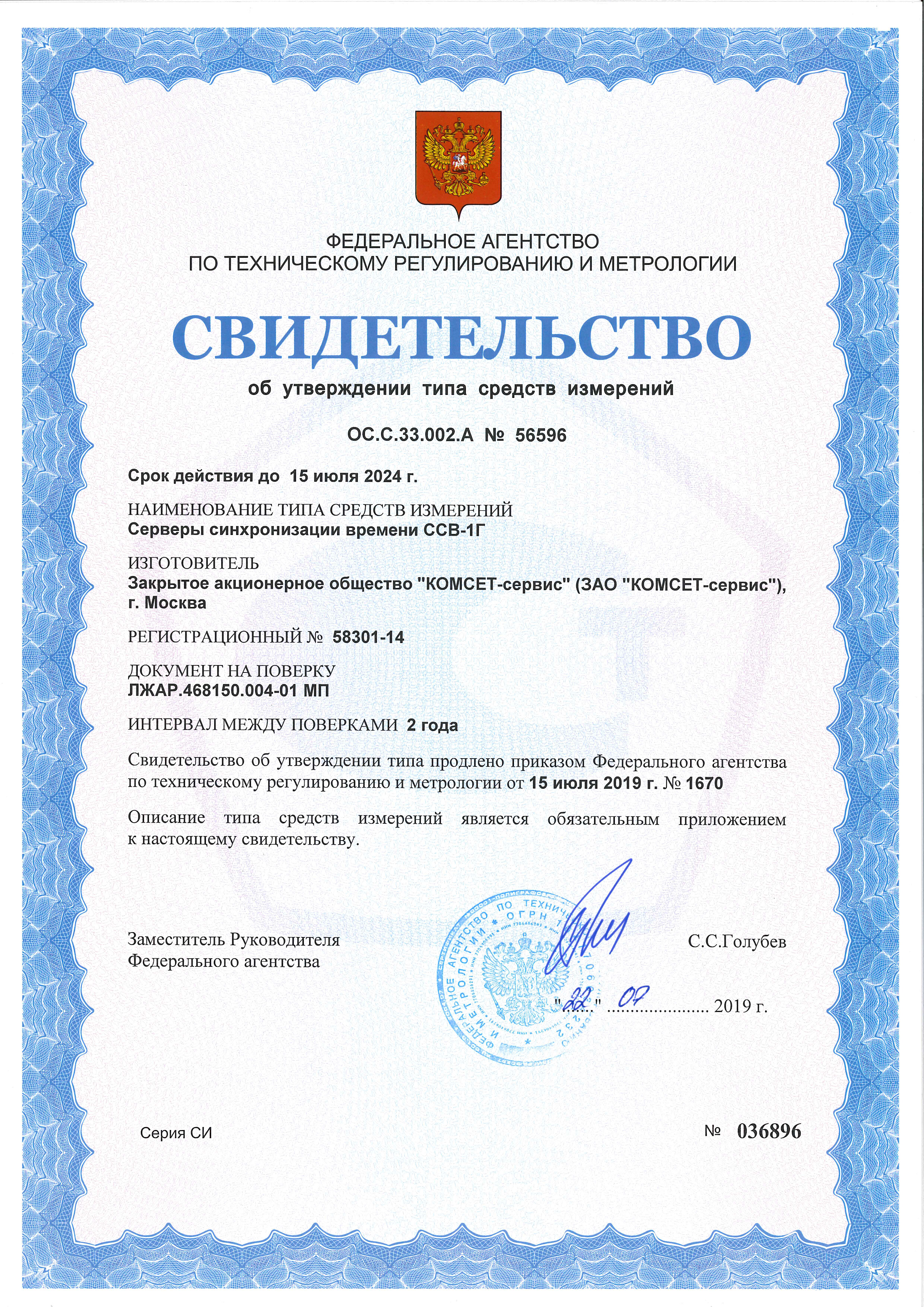

Сертификаты на ntp сервер ССВ-1Г
