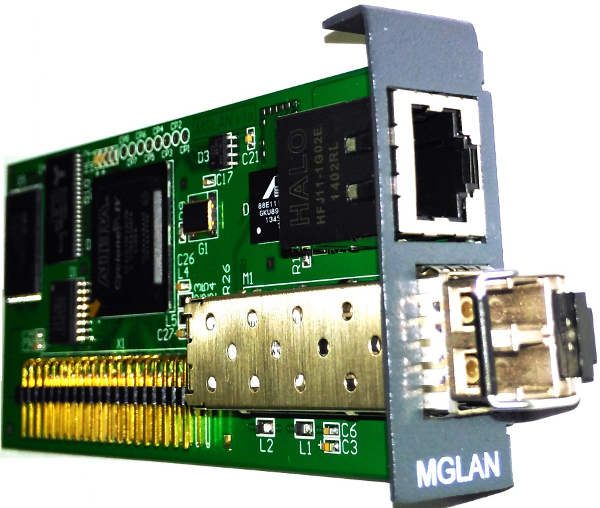

Модуль «MGLAN» (NTP/PTP)

Категория: Модули расширения ССВ-1Г

Модуль предназначен для приёма запросов от клиентов и формирования пакета с точным текущим временем согласно протоколам:

  • Precision Time Protocol V2 (IEEE Std 1588-2008);
  • Network Time Protocol (RFC 1119, RFC 1305, RFC 5905);
  • Simple Network Time Protocol (RFC 1769, RFC 2030);
  • ESMC (SSM) (ITU-T G.8264).

Работа по всем протоколам осуществляется одновременно через один физический интерфейс.

При использовании Network Time Protocol (NTP) имеется возможность производить рассылку пакетов на указанный IP-адрес (в т. ч. и широковещательную Broadcast), с указанной периодичностью.

Нагрузочная способность модуля при использовании протокола NTP составляет не менее 800 000 запросов в секунду.

При использовании протокола Precision Time Protocol (PTP) модуль MGLAN обеспечивает подключение до 1000 клиентов. Базовая конфигурация поставки составляет 10 клиентов. По заказу поставляются конфигурации на 50, 150, 300, 600 и 1000 клиентов.

Режим работы модуля MGLAN в режиме PTP определяется комбинацией следующих параметров в любом сочетании:

Transmit protocol Ethernet, UDP
Addressing mode Unicast, Multicast, Mixed
Поддержка «one-step» и «two-step»
Количество PTP сообщений на клиента от 1/16 до 128 pps
Поддерживаемые интерфейсы Ethernet 10/100/1000
SFP
Synchronous Ethernet



Модуль имеет один канал. При установленном модуле SFP обмен производится через интерфейс SFP модуля, при его отсутствии через интерфейс Ethernet RJ45.

ССВ-1Г. Модуль MGLAN (NTP/PTP)

Поддерживаемые протоколы

Скорость обмена данными 10/100/1000 Мбит/с
Протоколы OSI Layer 4 (транспортный уровень): TCP, UDP
Протокол IP: IPv4
Протокол PTP (Precision Time Protocol) IEEE Std 1588-2008
Профиль G.8265.1
Профиль G.8275.1
Профиль G.8275.2
Профиль IEC/IEEE 61850-9-3-2016
Профиль IEEEC 37.238-2017
Профиль Custom
Протокол NTP (Network Time Protocol): NTP v2 (RFC 1119),
NTP v3 (RFC 1305),
NTP v4 (RFC 5905),
SNTP v3 (RFC 1769),
SNTP v4 (RFC 2030)
Автоматическая конфигурация сети и управление качеством VLAN (IEEE 802.1Q)
QoS
Server Cluster GM PTP
