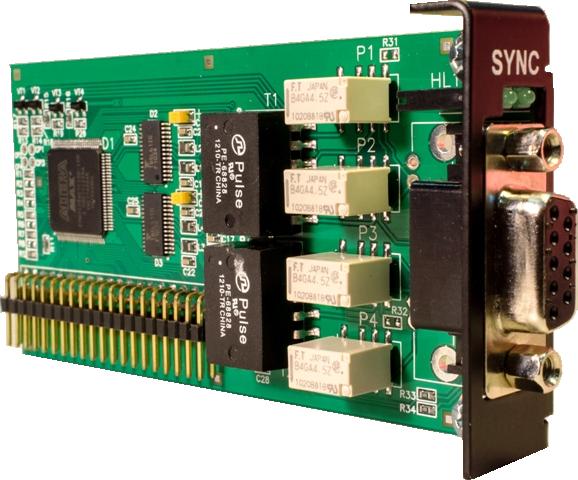

Модуль «MSYNC 120»
Категория: Модули расширения ССВ-1Г
|
Модуль предназначен для приёма и формирования сигналов 2.048 МГц (G.703/10) или 2.048 Мбит/с (G.703/6) и имеет два идентичных канала, каждый из которых может функционировать в режиме приёма или передачи сигнала. Подключение к модулю MSYNC 120 осуществляется при помощи разъёма типа DB-9M. |
 |
Характеристики выходных (входных) сигналов
| Форма сигнала | Номинально-прямоугольная (2,048 МГц) Биполярный (2,048 Мбит/с) |
| Тип пары | симметричная пара |
| Сопротивление канала | 120 Ом, активное |
| Пиковое напряжение, В | 1,7 (2,048 МГц) 2,9 (2,048 Мбит/с) |
| Точность частоты в режиме синхронизации от ГНСС (день) | 2×10-12 |
| Стабильность частоты в режиме удержания (сутки) | 3×10-10 |
| Кратковременная стабильность частоты (100 с) | 5×10-11 |
